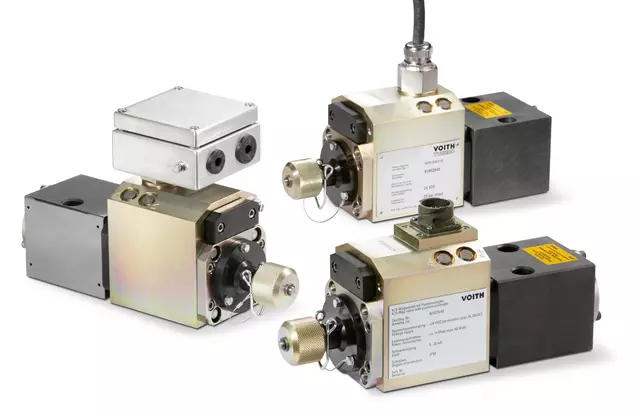

Van tỷ lệ servo điện thủy lực 3 ngả WSR, bộ chuyển đổi E/H cho nhiệt điện

Van cách điện-thủy lực Voith là van điều khiển hướng servo. Chúng có điều khiển vị trí tích hợp và cung cấp khả năng điều khiển trực tiếp các xi lanh định vị thủy lực. Các xi lanh định vị vận hành một van điều khiển lưu lượng khối lượng cần thiết để vận hành máy móc. Các van cách Voith đảm bảo khả năng kiểm soát dòng chảy rất chính xác và năng động cao.

Hoạt động cùng với một xi lanh thủy lực, cách van chuyển đổi áp suất đầu vào không đổi thành một hành trình thay đổi. Tín hiệu 4 – 20 mA tiêu chuẩn xác định hành trình của xi lanh định vị. Các thành phần chính của van một chiều là bộ thủy lực 3/3 chiều cho xi lanh định vị tác động đơn hoặc bộ thủy lực 4/3 chiều cho xi lanh định vị tác động kép và nam châm điện điều khiển lực có tích hợp điều khiển vị trí. Không cần thêm một van thí điểm với van định hướng.

Cách van nổi bật với thiết kế đơn giản, nhỏ gọn. Điều này đảm bảo hoạt động nhất quán, đáng tin cậy. Thời gian trung bình giữa các lần hỏng hóc (MTBF) đối với van cách Voith là hơn 180 năm. Thiết bị của bạn chạy trong một khoảng thời gian rất dài mà không có thời gian ngừng hoạt động ngoài dự kiến và tính khả dụng được tăng lên.
Van cách cũng có sẵn trong hai thiết kế dự phòng:

Van song song T-WSR với nam châm điều khiển dự phòng (dự phòng ấm)
Mô-đun van 3 chiều WSM (dự phòng nóng)

Tốc độ dòng chảy Lên đến 600 l/phút [158 gpm] ở áp suất chênh lệch 1 bar [14,5 psi]
Áp suất đầu vào Lên đến 200 bar [2.900 psi]
MTBF (Thời gian trung bình giữa các lần hỏng hóc) 180 năm (được tính toán theo tiêu chuẩn MIL‑HDBK‑217 và Siemens SN 29500, đánh giá MTBF thực tế từ các sản phẩm được lắp đặt cho thấy giá trị còn cao hơn)
Điện áp cung cấp 24 VDC

Dòng điện tiêu thụ 1,0 A (3,0 A cho t < 1 giây)

Tín hiệu đầu vào 4 – 20 mA
Truyền thông (tùy chọn)
EtherNet/IP
Serco
EtherCAT
VARAN
PROFINET
Những người khác theo yêu cầu
Chế độ vận hành không an toàn: Lò xo hồi vị bên trong
Nhiệt độ môi trường -20 đến +80°C [-4 đến +176°F] (phiên bản tiêu chuẩn, không được xếp hạng để sử dụng ở những khu vực dễ cháy nổ)

Ưu điểm và lợi ích
Thời gian trung bình giữa các lần hỏng hóc (MTBF) là hơn 180 năm. Thiết bị của bạn hoạt động đáng tin cậy, tăng năng suất và chi phí liên quan đến sản xuất bị mất vẫn ở mức thấp
Van 3 chiều của Voith không nhạy cảm với dầu điều khiển bị nhiễm bẩn. Dầu bôi trơn tuabin thích hợp làm chất lỏng vận hành. Một hệ thống cung cấp dầu cho cả dầu bôi trơn và dầu dẫn hướng đều đáp ứng đủ và duy trì việc bảo trì đơn giản, giúp bạn giảm chi phí vận hành
Trong quá trình loại bỏ tải, cách van chuyển van điều khiển sang vị trí tải một phần rất nhanh (khoảng 300 ms). Khi nhận được lệnh tắt máy, cách van sẽ chuyển van điều khiển sang vị trí an toàn (mở hoặc đóng) nhanh chóng (khoảng 300 ms), đảm bảo tính khả dụng cao của thiết bị
Cách van kết hợp điều khiển vị trí nhanh và chính xác. Phản ứng điều khiển rất tốt, hầu như không có độ trễ và độ phân giải cao hơn 0,1% sẽ đảm bảo điều khiển rất nhanh và chính xác. Chất lượng sản phẩm cao cùng với quy trình ổn định là một trong nhiều lợi ích được trải nghiệm
Chi phí tích hợp thấp hơn do các kết nối là tiêu chuẩn công nghiệp với cách lắp van dễ dàng vào thiết bị của bạn
Hành trình và mức tăng điều khiển có thể được điều chỉnh dễ dàng tại chỗ bằng chiết áp cho phép bạn điều chỉnh cả hai đại lượng cho ứng dụng một cách nhanh chóng và không có bất kỳ độ trễ nào
Để sử dụng trong các khu vực nguy hiểm, chúng tôi cung cấp van chống cháy nổ được chứng nhận.

Các lĩnh vực sử dụng điển hình
- Van điều khiển hoạt động của:
- Tuabin hơi nước
- Tua bin khí
- Máy nén
- Trang bị thêm bộ điều khiển van cơ-thủy lực
- Nâng cấp hệ thống với bộ chuyển đổi Voith DSG I/H
- Nâng cấp hệ thống với bộ chuyển đổi Woodward CPC hoặc CPC-II

ĐẶC ĐIỂM THIẾT KẾ

CHỨC NĂNG

Trên cơ sở độ lệch điều khiển (điểm đặt w – giá trị thực tế x) và cài đặt độ lợi điều khiển KPU và KPD, biến lệnh UMAG được tạo cho bộ điều khiển lực từ. Lực từ FMag được xác định gián tiếp bằng cách đo từ thông với sự trợ giúp của UHall và gửi đến bộ điều khiển.
FMag tác động lên pít-tông điều khiển trong van điều khiển thủy lực thông qua pít-tông. Pít-tông bị ép vào lò xo điều khiển cho đến khi lực lò xo phụ thuộc vào hành trình FF bằng FMag. Điều này cung cấp một dòng thể tích thay đổi về hướng và cường độ, đồng thời tạo ra hành trình s trong một xi lanh thủy lực được gắn bên ngoài.
Cảm biến vị trí xác định vị trí thực tế và cung cấp tín hiệu điện trở lại bộ điều khiển vị trí. Điều này đảm bảo điều khiển vòng kín định vị xi lanh thủy lực.

SƠ ĐỒ ĐIỀU KHIỂN

VAN 3//3

VAN 4/3
