Bộ đo lưu lượng cho sông và kênh hở TD-28/18 HydroVision GWF Fluvius

Thương hiệu: HydroVision | Tình trạng: Còn hàng
135.000.000₫ 138.000.000₫
Việc đo chính xác lưu lượng dòng chảy và mức tiêu thụ nước đang ngày càng trở nên quan trọng trong một thế giới toàn cầu hóa đang phải đối mặt với những thách thức lớn trong việc đáp ứng...
Gọi 0912 336 758 để được trợ giúp

Việc đo chính xác lưu lượng dòng chảy và mức tiêu thụ nước đang ngày càng trở nên quan trọng trong một thế giới toàn cầu hóa đang phải đối mặt với những thách thức lớn trong việc đáp ứng nhu cầu sử dụng bền vững các nguồn tài nguyên thiên nhiên. Ngoài ra, tự động hóa quy trình và các xu hướng như «Công nghiệp 4.0» và «Internet vạn vật» cũng đã làm tăng nhu cầu về chất lượng và độ chi tiết của dữ liệu trong các lĩnh vực thủy điện, thủy văn, nước thải, cung cấp và công nghiệp.

Năm 2018,GWF Technologies GmbH được thành lập tại Kaufbeuren, Đức để đáp ứng những thách thức này. Công ty có thể tận dụng tối đa 120 năm kinh nghiệm của công ty mẹ có trụ sở tại Thụy Sĩ là GWF MessSysteme AG trong lĩnh vực đo lường tiện ích và truyền thông dữ liệu và có thể dựa vào danh mục sản phẩm và IP rộng lớn.

MTS là nhà cung cấp giải pháp đo lưu lượng cho hãng GWF Thụy Sĩ HydroVision (USA).

Các sản phẩm và giải pháp của chúng tôi dựa trên nguyên lý âm thanh của siêu âm đo lường và chúng tôi có thể tận dụng khối lượng kinh nghiệm có được từ việc sử dụng công nghệ này trong một loạt các ứng dụng. Hơn nữa, các sản phẩm và giải pháp của chúng tôi nổi bật nhờ độ chính xác và độ tin cậy của phép đo và mức chất lượng sản xuất đặc biệt, được bảo vệ bởi IP và bằng sáng chế độc quyền. Chúng tôi đầu tư mạnh mẽ vào việc phát triển danh mục đầu tư của mình và cũng vượt qua các thách thức về đồng hồ đo nước riêng lẻ nhờ khả năng xử lý thành thạo các sản phẩm dự án và sản xuất nhỏ. Khám phá các sản phẩm và dịch vụ của chúng tôi trên các trang sau. Liên hệ với chúng tôi - chúng tôi mong muốn trao đổi ý tưởng về vấn đề quan trọng trong tương lai là «nước» và hợp tác cùng nhau.

Gốm áp điện
Trong lưu lượng kế, đầu dò chuyển đổi xung điện cao áp ở tần số nhất định thành rung động cơ học. Điều này tạo ra sóng âm truyền qua nước theo hướng mong muốn theo mẫu bức xạ đặc trưng của đầu dò. Tất cả gốm áp điện đều có ít nhất một tần số cộng hưởng nối tiếp mà chúng rung động dễ nhất. Điều này phụ thuộc vào vật liệu gốm, hình dạng và kích thước. Sự suy giảm âm thanh trong nước tăng theo tần số. Vì có ít sự suy giảm hơn của tín hiệu tần số thấp hơn, nên phải sử dụng tần số thấp hơn để đạt được độ dài đường dẫn dài hơn.

Trong phần tổng quan về sản phẩm này, là mô tả các ứng dụng khác nhau cho các thiết bị cảm biến. Có thể giải quyết một lượng lớn các ứng dụng bằng cách sử dụng phép đo lưu lượng âm thanh.

Các thiết bị đo lường có thể được sử dụng ở mọi nơi có nước chảy. Ví dụ như sông, kênh hoặc đường ống – lắp đặt thiết bị đo ở mọi nơi.

Khi âm thanh lan truyền qua nước, có thể phát hiện ra các dao động áp suất. Chúng truyền qua nước, kênh hoặc đường ống dưới dạng sóng âm. Với các thiết bị cảm biến, có thể ghi lại các sóng siêu âm này.

Tùy thuộc vào kỹ thuật đo lường được áp dụng, cảm biến phát hiện Thời gian chuyển tiếp theo và ngược hướng dòng chảy. Đối với các ứng dụng khác, cảm biến sử dụng hiệu ứng Doppler xung. Tại đây, các thiết bị ghi lại sự thay đổi của bước sóng được phản xạ bởi một hạt trong dòng chảy.

Hiệu ứng Doppler là một hiệu ứng vật lý, đặt tên theo Christian Andreas Doppler, trong đó tần số và bước sóng của các sóng âmsóng điện từ hay các sóng nói chung bị thay đổi khi mà nguồn phát sóng chuyển động tương đối với người quan sát.

Trong hiệu ứng Doppler thật ra tần số của nguồn sóng không bị thay đổi. Để hiểu rõ nguyên nhân tạo ra hiệu ứng Doppler, sự thay đổi tần số, ta lấy ví dụ của hai người ném bóng. Người A ném bóng đến người B tại một khoảng cách nhất định. Giả sử vận tốc trái bóng không đổi và cứ mỗi phút người B nhận được x số bóng. Nếu người A từ từ tiến lại gần người B, người B sẽ nhận được nhiều bóng hơn mỗi phút vì khoảng cách của họ đã bị rút ngắn. Vậy chính số bước sóng bị thay đổi nên gây ra sự thay đổi tần số.

Lắp đặt mọi nơi sông nước

Nhiều con sông cắt ngang cảnh quan của chúng ta từ những con suối nhỏ cho đến những mạng lưới sông lớn. Một số trong số chúng tạo thành biên giới tự nhiên giữa hai quốc gia.
Con người luôn thích sống ở những vùng sông nước. Nước trong, khả năng sử dụng sông để vận chuyển, tạo ra năng lượng từ nước và vẻ đẹp cảnh quan là một trong những lý do. Tuy nhiên, hành động của chúng ta ngày càng ảnh hưởng đến số lượng và chất lượng nước. Ở nhiều vùng, việc lấy nước để tưới tiêu hoặc làm nước uống là những lý do. Hơn một nửa số sông lớn trên thế giới đã bị ô nhiễm theo thời gian.
Việc quan sát mực nước đã được sử dụng từ thời cổ đại, các phép đo lưu lượng có hệ thống có từ giữa thế kỷ 19. Dữ liệu lịch sử này đã được sử dụng làm cơ sở cho nhiều ứng dụng khác nhau, ví dụ như để bảo vệ lũ lụt và dự báo lũ lụt. Chúng cũng tạo thành nền tảng cho việc thiết kế các công trình thủy điện.
Trong những năm gần đây, phép đo lưu lượng âm thanh đã trở thành phương pháp tiêu chuẩn để đo lường tại nhiều trạm thủy văn. Với công nghệ gần như không tiếp xúc này, dữ liệu có thể được ghi lại liên tục và cung cấp khả năng giám sát 24/7.

ỨNG DỤNG

■ Kênh và sông rộng từ 20 m đến 1000 m

■ Thích hợp cho các ứng dụng trong điều kiện dòng chảy không đồng đều cố định (ví dụ: khóa, cổng và đập tràn)

■ Bảo vệ và dự báo lũ lụt

■ Giám sát dòng chảy liên tục cho các ứng dụng thủy văn

■ Sông, kênh tàu

■ Kênh tưới tiêu

■ Nhiều tần số cảm biến có sẵn

■ 1 đến 8 đường đo âm thanh

■ Bộ phản hồi bổ sung cho kết nối cảm biến ở phía sông/kênh đối diện

■ Bộ định tuyến 3G (HSPA) bên ngoài

ĐẶC ĐIỂM

MTS Fluvius là hệ thống thời gian bay được thiết kế để theo dõi dòng chảy liên tục trong các tuyến đường thủy tự nhiên hoặc nhân tạo. MTS Fluvius là giải pháp đo lường với tối đa 8 đường dẫn âm thanh. Nó hoạt động theo hai hướng mà không gây cản trở hoặc mất áp suất.

Đo lưu lượng chính xác là rất quan trọng để bảo vệ chống lũ lụt và kiểm soát lưu lượng sinh thái tối thiểu. Phạm vi ứng dụng của MTS Fluvius trải dài từ các tuyến đường thủy nhỏ đến các hệ thống sông lớn có nồng độ chất rắn lơ lửng cao.

MTS Fluvius là lưu lượng kế siêu âm vận tốc diện tích sử dụng phương pháp thời gian truyền. Một xung siêu âm được gửi theo và ngược hướng dòng chảy. Sau đó, sự khác biệt về thời gian truyền tín hiệu (thời gian truyền qua) được đánh giá. Kết hợp với phép đo mực nước và diện tích mặt cắt ngang, MTS Fluvius xác định chính xác lưu lượng trên toàn bộ phạm vi đo của nó.

NGUYÊN LÝ ĐO

MTS Fluvius có thể đo theo tối đa 8 đường dẫn âm thanh, ví dụ: theo bốn mặt phẳng với hai đường dẫn giao nhau trên mỗi mặt phẳng.
Hệ thống đa đường dẫn có một số ưu điểm:
1. Dòng chảy chéo trong các kênh và sông có thể hình thành do các điều kiện như khúc cua trên dòng sông.
Mặc dù dòng chảy chéo không ảnh hưởng đến tổng thể tích dòng chảy, nhưng chúng có thể ảnh hưởng đến độ chính xác của phép đo. Với sự sắp xếp theo chiều ngang của bốn đầu dò, có thể loại bỏ các hiệu ứng dòng chảy thứ cấp.
2. Khi mực nước trong các kênh hoặc sông thay đổi đáng kể, nhiều đường dẫn đảm bảo rằng hồ sơ dòng chảy được đo một cách nhất quán. Khi mực nước dâng cao, nhiều đường dẫn âm thanh hơn được kích hoạt. Hệ thống này đảm bảo độ chính xác của phép đo mọi lúc.
3. Một hệ thống có các đường dẫn âm thanh được xếp chồng lên nhau trên các mặt phẳng song song sẽ loại bỏ nhu cầu hiệu chuẩn thủy văn tốn thời gian.
Vì những lý do này, hệ thống MTS Fluvius phù hợp với các ứng dụng có dao động mực nước lớn, dòng chảy ngược hoặc phân bố vận tốc theo phương thẳng đứng nằm ngoài đường chuẩn lý thuyết.

LỰA CHỌN CẢM BIẾN

Cảm biến lý tưởng cho hệ thống MTS Fluvius có thể được đánh giá liên quan đến chiều dài đường truyền âm thanh và tải trọng trầm tích. Tín hiệu đo siêu âm có thể bị giảm do ma sát và chất rắn lơ lửng. Tần số thấp hơn cho phép chất lượng tín hiệu tốt hơn đáng kể trong các ứng dụng có hàm lượng chất rắn cao hoặc khoảng cách rộng giữa các đầu dò.
Ví dụ, chiều dài đường truyền là 200 m và tải trọng trầm tích là 300 g/m3 dẫn đến loại cảm biến tối ưu TD-28/18.

BỘ XỬ LÝ DỮ LIỆU VÀ TRUYỀN XA

Như mô tả ở trên, vấn đề đo lường sẽ phức tạp do nhiều yếu tố ảnh hưởng, đễ dẫ dàng điều chỉnh, chúng tôi tích hợp bộ điều khiển truyền xa MTS Fluvius dạng một máy tính PC và một bộ thu thập dữ liệu 8 đầu vào tương tự, hoặc 16 đầu vào với đầu phân kênh tại mỗi thời điểm.

Bộ truyền MTS Fluvius kết hợp tất cả các thuật toán và phần mềm cần thiết để đảm bảo độ chính xác và khả năng lặp lại của phép đo.

Bộ truyền kiểm soát các phép đo, tính toán lưu lượng và cung cấp đầu ra dòng điện có thể lập trình tự do, cảnh báo trạng thái, đầu ra tần số và số đọc tổng hợp. Vỏ thép tấm phủ bột IP65 (NEMA 4X) có màn hình LCD chữ số 4 x 20 hoặc màn hình LCD 7-12-14.5-17inch 16 bít màu để hiển thị, tùy chọn màn hình cảm ứng công nghiệp hoặc máy tính công nghiệp nguyên bộ luôn sẵn có.

MTS Fluvius sử dụng hệ điều hành Windows 10. Có thể thực hiện phân tích cấu hình và tín hiệu bằng các gói phần mềm tích hợp FlowVision DB và Flow-Vision SA. Tất cả dữ liệu cấu hình cũng như dữ liệu đo được và tính toán đều được lưu trữ trong bộ ghi dữ liệu bên trong.

Bằng cách sử dụng ứng dụng phần mềm TeamViewer hoặc UltraView, bạn có thể điều khiển lưu lượng kế từ xa như thể bạn đang ngồi ngay trước nó.

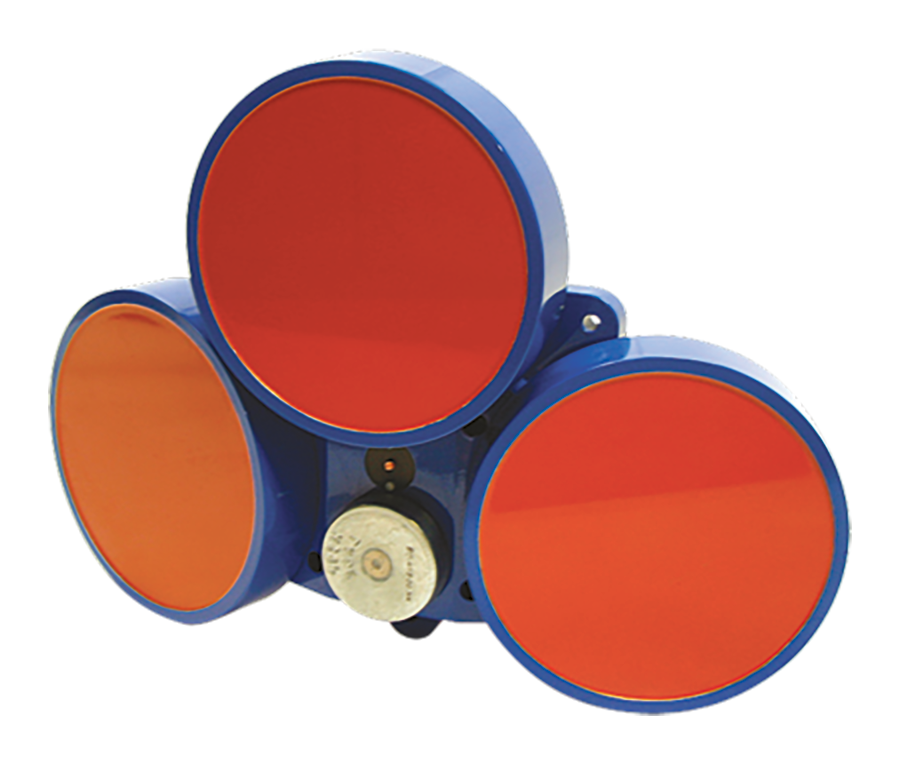

CẢM BIẾN

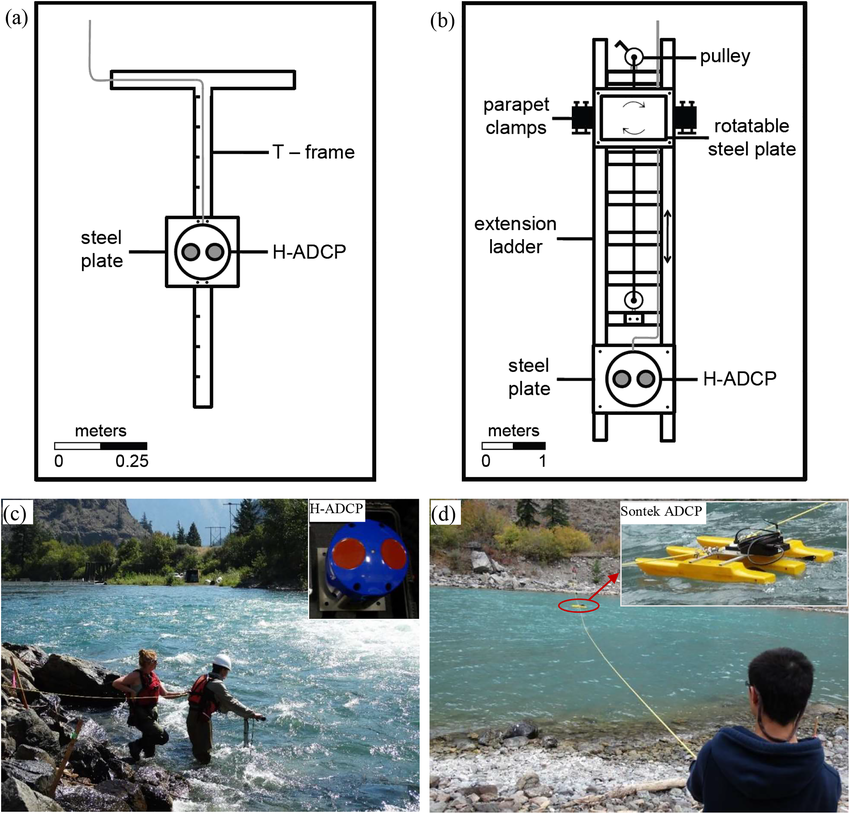

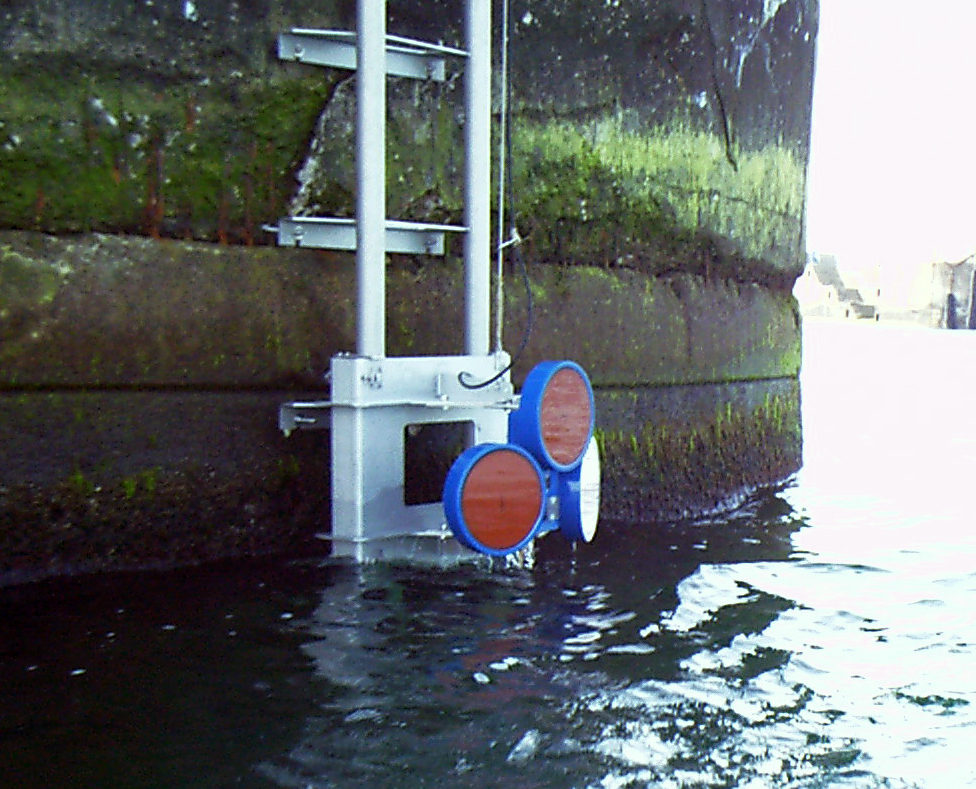

Cảm biến Fluvius được lắp trên thành sông, kênh hoặc ống dẫn. Việc lắp đặt từ bên cạnh giúp ngăn chặn sự kết tụ của trầm tích trên đỉnh cảm biến và giúp lắp đặt và vệ sinh dễ dàng. Thiết bị lắp cảm biến chuẩn hóa có sẵn cho mọi loại hình dạng kênh như hình chữ nhật, hình thang hoặc bờ sông tự nhiên. Thiết kế tối ưu hóa lưu lượng bảo vệ đầu dò khỏi các vật thể chuyển động lơ lửng trong dòng chảy. Phương pháp này đã chứng minh được giá trị của nó đối với các ứng dụng trong kênh hoặc sông có hàm lượng chất thải cao. Thiết kế vỏ bọc cũng cung cấp không gian cho các kết nối và ống dẫn bảo vệ.

Hệ thống Fluvius có thể được kết hợp với cảm biến mức áp suất bên ngoài thông qua đầu vào tương tự của bộ truyền, dùng để xác định mặt các tương ứng cho việc tính lưu lượng.

Bộ chuyển đổi A/D 16 bit cho đầu ra tín hiệu tương tự (4-20 mA) được tích hợp trong bộ vi xử lý của cảm biến. Bộ chuyển đổi này đo tín hiệu cảm biến lên đến 500 lần mỗi giây.

Bộ vi xử lý điện tử bù trừ nhiệt độ và phi tuyến tính về mặt toán học, tạo ra phép đo có độ chính xác cao thường là 0,04% FS và tổng dải lỗi là 0,15% FS trên toàn bộ phạm vi áp suất và nhiệt độ.

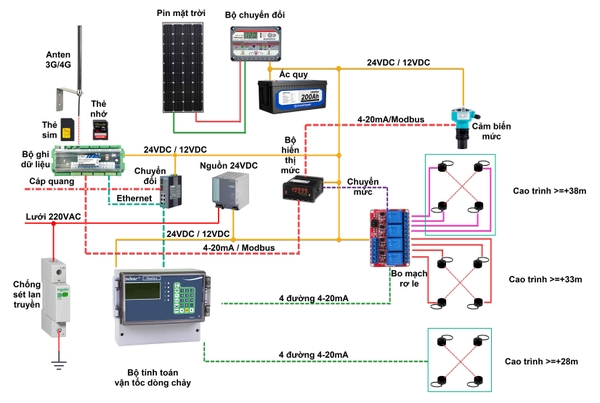

SƠ ĐỒ HỆ THỐNG

Cuối cùng thì chúng ta sẽ có một sơ đồ hệ thống đo lưu lượng có cấu trúc như sau:

Hệ thống dùng cả nguồn lưới và năng lượng mặt trời.

(Bác nào copy chém gió nhớ ghi nguồn MTS, bên mình không để dấu chìm, vì biết có apps xóa dấu chìm)
