Cảm biến mức nước kiểu phao (SCADA Môi trường và Nông nghiệp)

Thương hiệu: Hyquest Solutions Pty Lts. | Tình trạng: Còn hàng
Nếu các bạn đi trên đường và thấy một cái cột khá to có pin mặt trời thì khả năng cao đây là một trạm đo mức nước kiểu phao nổi dùng encoder giá trị tuyệt đối. ...
  • Mã sản phẩm
  • Mô tả
  • Đơn giá
  • Số lượng
  • Chọn

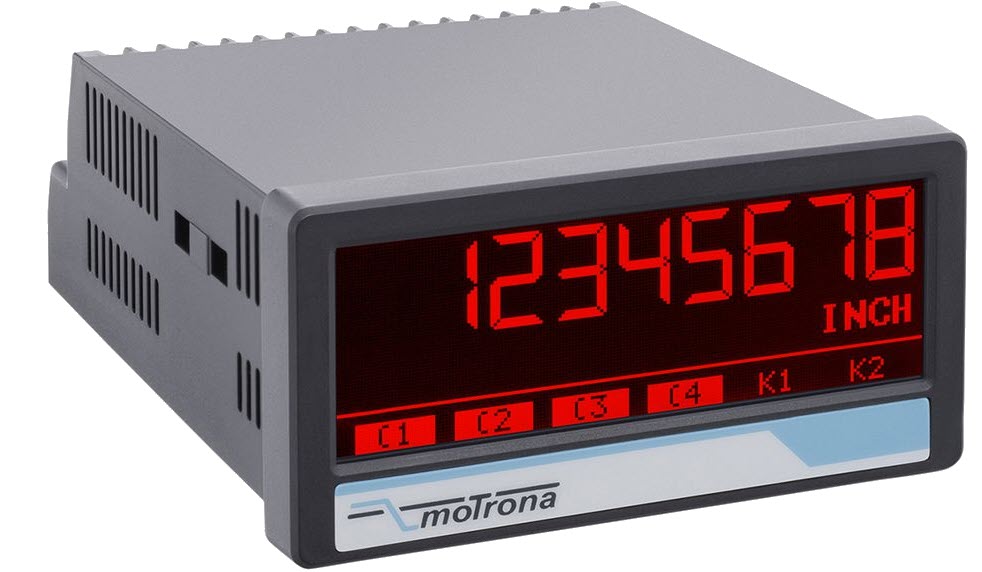

  • DPL2 cảm ứng
  • DPL2 cảm ứng | Bộ hiển thị mm/in đầu ra 4-20mA 4DO
  • 22.000.000₫
  • S8VK06012
  • S8VK06012 | Chỉnh lưu nguồn 220/12
  • 950.000₫
  • 10A MCB
  • 10A MCB | Áp tô mát nguồn
  • 450.000₫

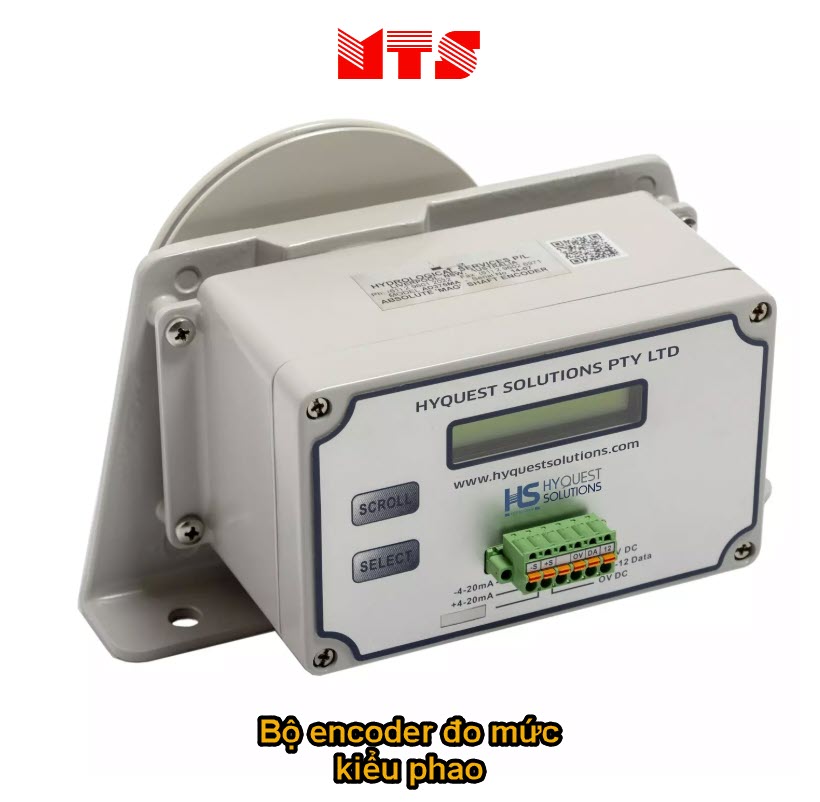

  • CAX60R1206E10SGB
  • CAX60R1206E10SGB | Bộ đo encoder
  • 16.000.000₫
  • DSK2004
  • DSK2004 | Đĩa quay Ø
  • 2.500.000₫
  • FL100
  • FL100 | Phao nổi
  • 650.000₫
  • CW28
  • CW28 | Đối trọng
  • 380.000₫
  • 7x1
  • 7x1 | Cáp hạt (m)
  • 100.000₫
  • TUBE 400x3
  • TUBE 400x3 | Ống Ø400x2 (giá tính theo m)
  • 1.800.000₫
  • F450/400-4
  • F450/400-4 | Bích nối ống Ø400
  • 950.000₫
  • TNK50L
  • TNK50L | Thùng nước 50L
  • 2.500.000₫
  • TUBE DN50
  • TUBE DN50 | Ống thép Ø60.3x2.77
  • 300.000₫
  • BV50
  • BV50 | Van bi DN50
  • 1.650.000₫
  • TQ50
  • TQ50 | Tay quay van cầu
  • 860.000₫
  • CB22
  • CB22 | Ty nối + giá đỡ (giá theo m)
  • 250.000₫
  • Viltrus Ray-3
  • Viltrus Ray-3 | Bộ ghi dữ liệu Datalogger
  • 22.000.000₫
  • BCU5A
  • BCU5A | Bộ nạp pin mặt trời
  • 150.000₫
  • ANT3G
  • ANT3G | Anten 3G
  • 650.000₫
  • CAT5/6/7 ETHERNET
  • CAT5/6/7 ETHERNET | Cáp Ethernet (giá theo 300 mét)
  • 6.500.000₫
  • 4FO SINGLE MODE
  • 4FO SINGLE MODE | Cáp quang (500m, single mode 4FO)
  • 2.500.000₫

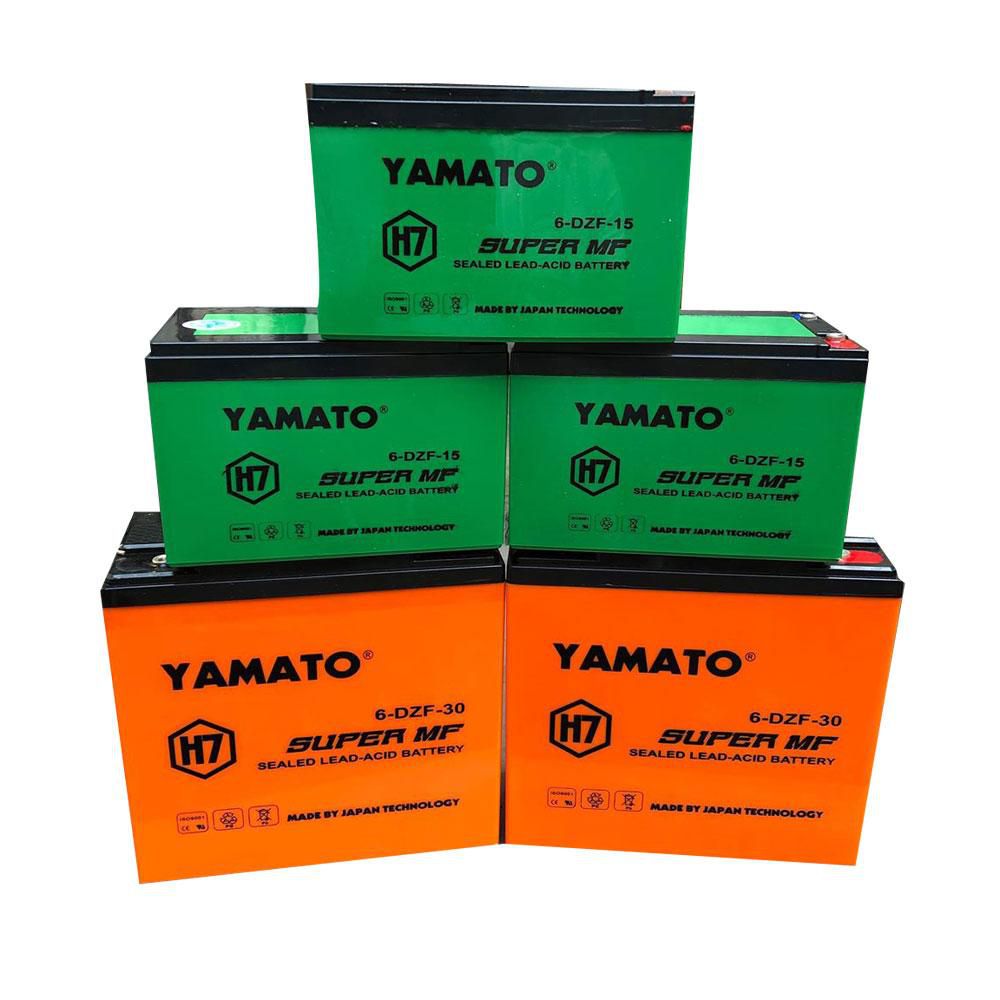

  • Yamato 6-DZM-50
  • Yamato 6-DZM-50 | Ắc quy dự phòng 50Ah
  • 1.860.000₫

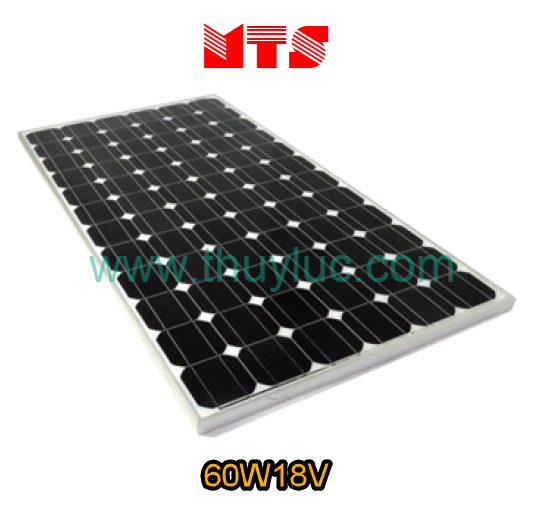

  • 60W-18V
  • 60W-18V | Pin mặt trời
  • 1.250.000₫
  • 653T ACROMAG
  • 653T ACROMAG | Bộ chia tín hiệu 4-20mA
  • 9.900.000₫

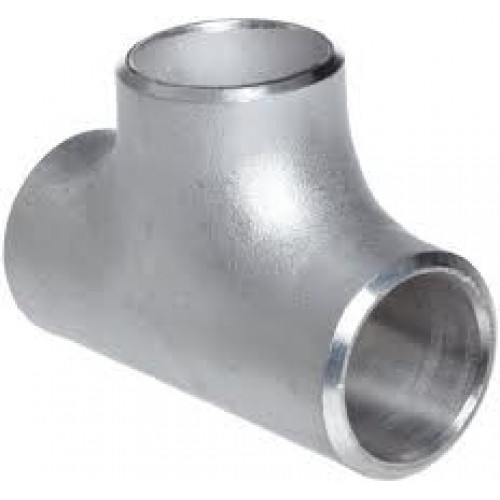

  • T50F
  • T50F | Chạc ba DN50
  • 650.000₫
  • TL400
  • TL400 | Thang leo 4mx43cm
  • 350.000₫
  • LT350
  • LT350 | Kim thu sét Ø18
  • 500.000₫
  • GCC50x1
  • GCC50x1 | Cáp đồng tiếp địa 1xØ50mm2
  • 120.000₫
  • LE25x3
  • LE25x3 | Cọc tiếp địa
  • 480.000₫
  • EB70x50x400

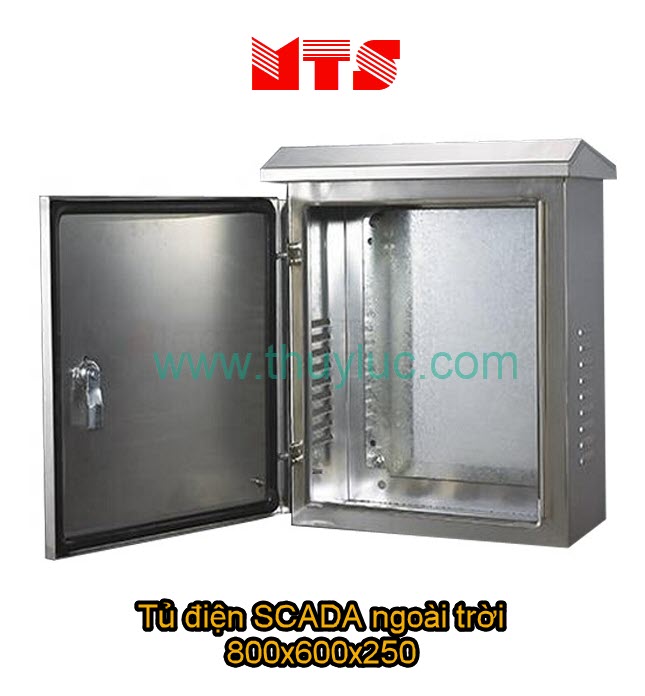

  • EB70x50x400 | Vỏ nhà trạm mini
  • 4.500.000₫
  • WLM100cm
  • WLM100cm | Thước thủy trí 2.4m Mika 5mmm
  • 1.100.000₫
  • WLC160cm
  • WLC160cm | Cột thủy trí 1m6
  • 2.600.000₫

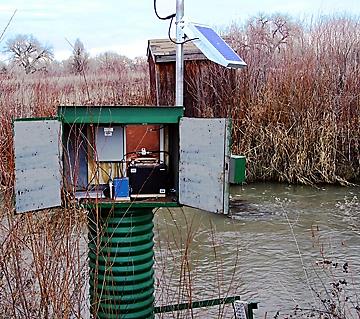

Nếu các bạn đi trên đường và thấy một cái cột khá to có pin mặt trời thì khả năng cao đây là một trạm đo mức nước kiểu phao nổi dùng encoder giá trị tuyệt đối.

Thông số của cảm biến phao nổi encoder giá trị tuyệt đối:

Độ phân giải: ±1mm tương ứng với tối đa 4096 xung vòng, tùy đường kính tang quay của trục encoder.

Số vòng quay tối đa 4096, 2048, 1024, 512, 256, 128,64 vòng.

Độ chính xác: ±0.01% FS

Dải đo: ±20m; ±30m; ±40m, ±50m...±200m

Kèm theo:

1 x Pin mặt trời 60W

1 x Ắc quy dự phòng Li-ion 6000mAh

1 x Bộ điều khiển pin 5A

1 x Bộ cấp nguồn 12VDC

1 x Bộ RTU 3G có cổng Modbus RTU, Modbus TCP

1 x Máy tính Windows kết nối mạng và chương trình truyền xa

1 x Đối trọng

1 x Phao

1 x Cáp theo chiều cao đo

1 x Ống thép/Nhựa

1 x Tủ bao che có cửa (D800xC600xS300)

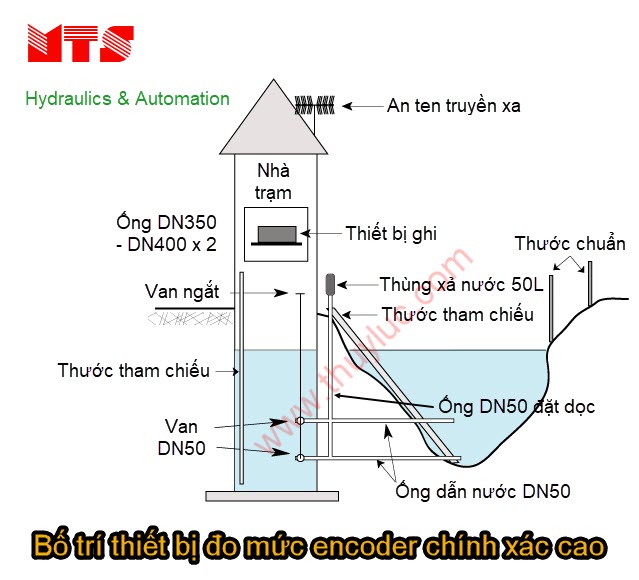

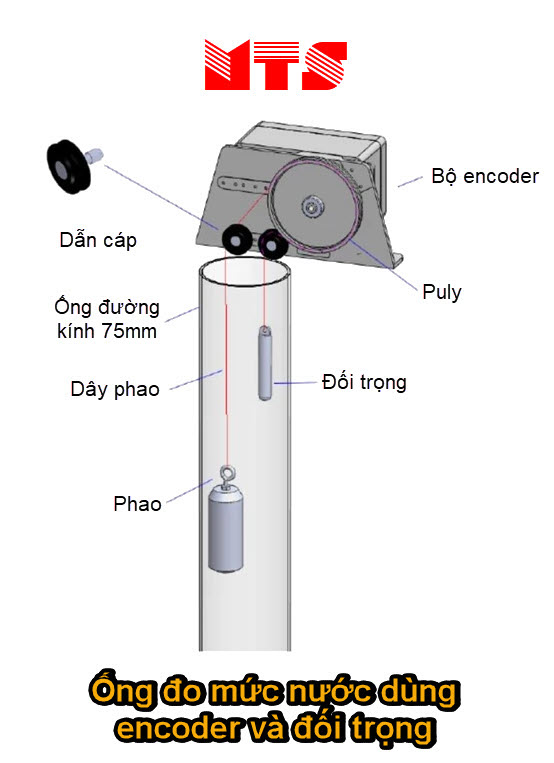

Cấu tạo của bộ đi khá đơn giản. Một cái phao nỗi và đối trọng nối với nhau bằng sợ cap nhỏ vòng qua puly của một bộ đo dùng encoder. Khi Nước đẩy phao đến đâu encoder quay đến đó. Một bộ đọc thích hợp sẽ chuyển từ mã xung thành mước nước tương ứng.

Bộ đọc encoder là loại giá trị tuyệt đối qua nhiều vòng, mỗi vòng có độ phân giải 16 bit tức là 4096 vị trí. Đường kính đĩa khoảng Ø200-Ø250mm cho sai số đo chỉ khoảng 0,15-0,2mm/xung. Phép đo như thế này cho phép xác định rất chính xác mức nước mà các phương pháp đo khách như áp suất. raddar rất khó đạt tới.

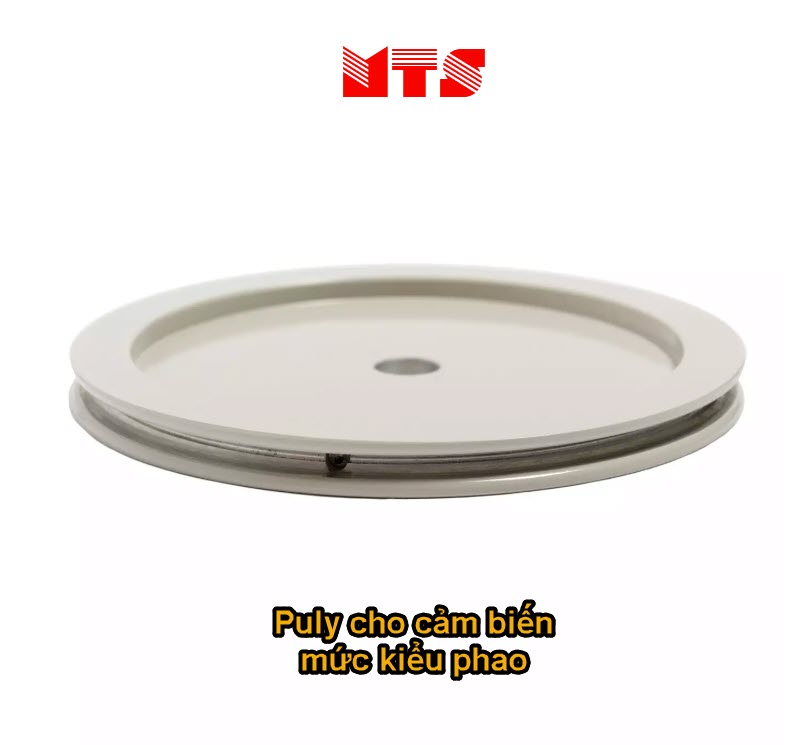

Một câu hỏi thường có là dây cáp có thể trượt làm ảnh hưởng đến phép đo, điều này được giải quyết khá đơn giản bằng cách khắc vấu lõm trên đĩa quay gắn với encoder.

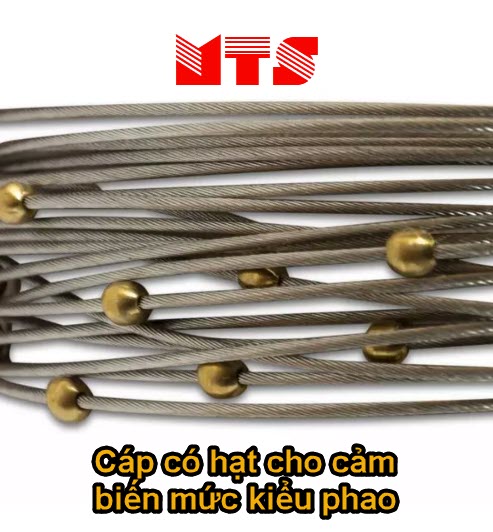

Trên sợi cáp thì ép áp lực mỗi vấu lồi cho chúng bám chạt tương ứng vào đĩa quay.

Và như vậy vấn đề trượt đã được giải quyết.

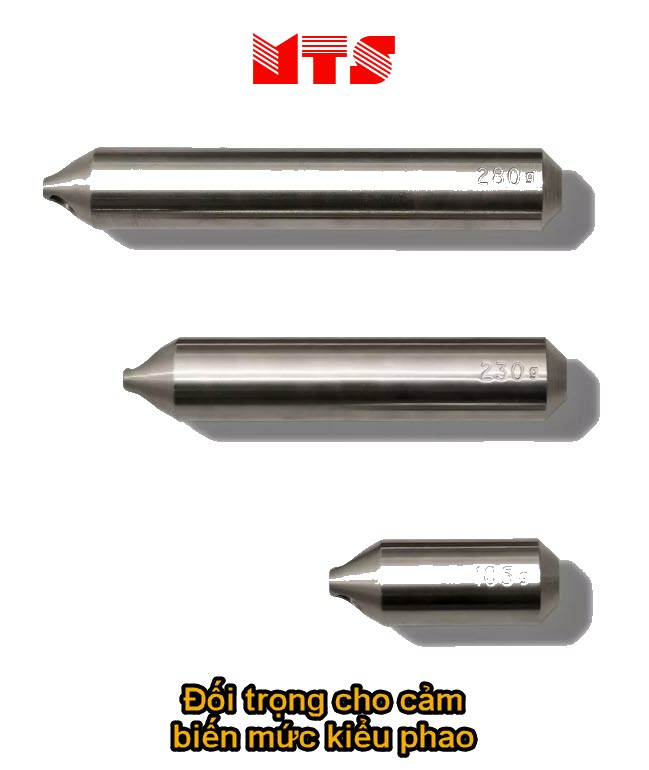

Do cáp chỉ có đường kính 0.81mm rất nhẹ nên đối trọng cũng rất nhẹ, đường kính nhỏ, khối lượng lớn nhất chỉ 280g.

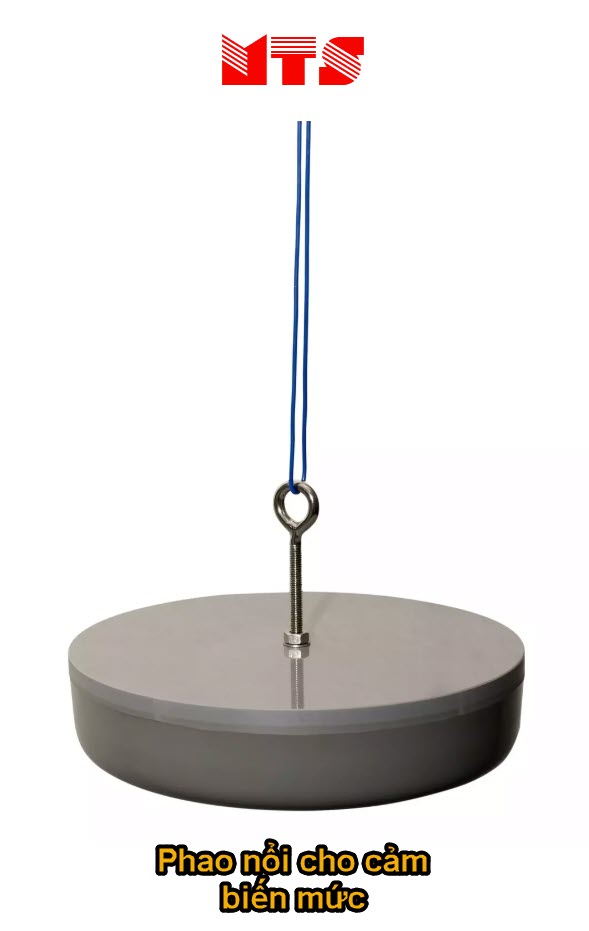

Phao nặng hơn và nổi trong nước và chế tạo bằng thép không gỉ.
