Tủ điện SCADA cho van bướm

TỦ ĐIỆN SCADA ĐIỀU KHIỂN VAN BƯỚM THỦY LỰC CHO NHÀ MÁY THỦY ĐIỆN

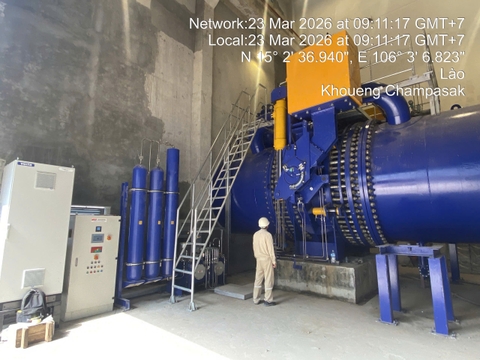

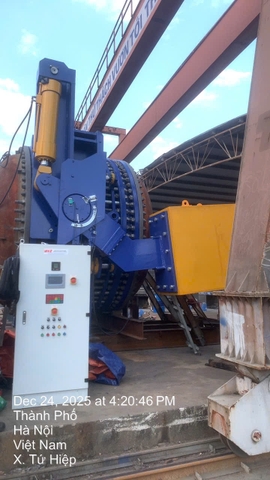

Hệ thống tủ điện SCADA điều khiển van bướm thủy lực được thiết kế chuyên dụng cho các tuyến ống áp lực (Penstock) trong nhà máy thủy điện, đảm bảo vận hành an toàn, ổn định và giám sát tập trung toàn bộ trạng thái của van bảo vệ đầu turbine.

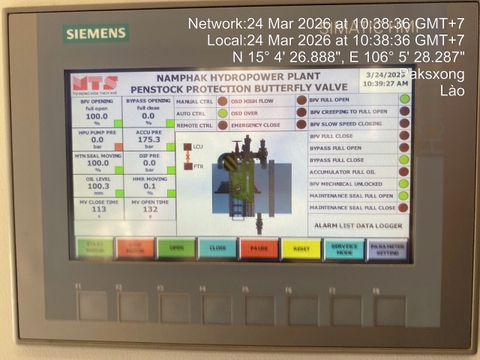

Tủ sử dụng PLC công nghiệp Siemens kết hợp màn hình HMI SIMATIC cho phép vận hành trực tiếp tại hiện trường hoặc điều khiển từ xa thông qua hệ SCADA trung tâm. Hệ thống tích hợp đầy đủ các chức năng điều khiển, giám sát, cảnh báo và bảo vệ theo tiêu chuẩn công nghiệp cho thiết bị thủy công công suất lớn.

Chức năng chính

• Điều khiển đóng/mở van bướm thủy lực theo chế độ:
  • Local / Remote
  • Manual / Auto
  • Service / Maintenance
• Điều khiển tuần tự:
  • Mở bypass cân bằng áp
  • Mở van chính
  • Đóng van theo tốc độ điều khiển
  • Emergency Shutdown (ESD)
• Giám sát trạng thái vận hành:
  • Góc mở van

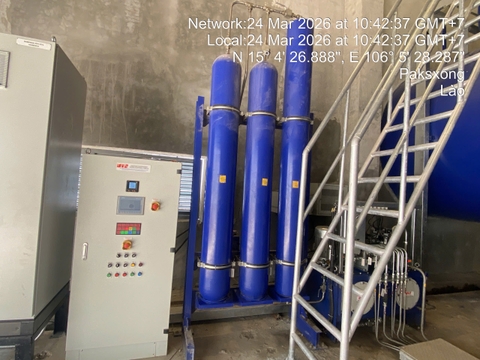

  • Áp suất thủy lực HPU
  • Áp suất bình tích áp
  • Áp suất trước/sau van
  • Mức dầu thủy lực
  • Thời gian đóng/mở van
  • Trạng thái seal maintenance
• Hệ thống cảnh báo & bảo vệ:
  • Low hydraulic pressure
  • Oil level alarm
  • Over pressure
  • Valve timeout
  • Sensor fault
  • Communication fault
  • Emergency close interlock
• Ghi lịch sử vận hành:
  • Alarm logger
  • Event logger
  • Runtime counter
  • Trending dữ liệu SCADA

Đặc điểm kỹ thuật

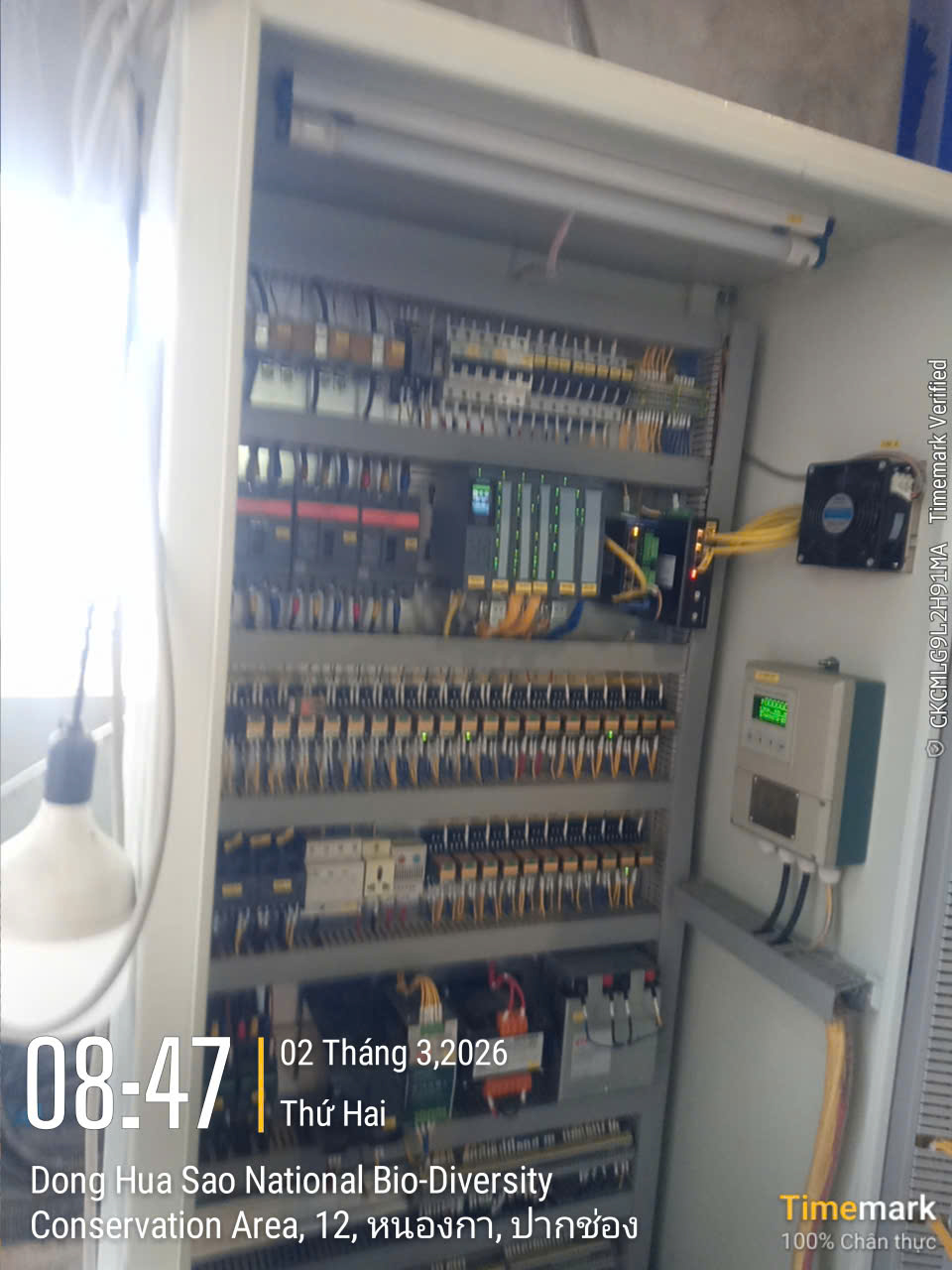

• PLC Siemens S7 series
• HMI Siemens SIMATIC
• Truyền thông:
  • Modbus TCP/IP
  • Profinet
  • Ethernet SCADA
• Nguồn điều khiển 24VDC công nghiệp
• Relay interface cách ly tín hiệu
• Thiết kế cabinet IP54/IP55 tùy môi trường
• Tích hợp UPS và chống sét lan truyền

Ứng dụng

Hệ thống phù hợp cho:

• Nhà máy thủy điện
• Trạm thủy công
• Van penstock DN lớn
• Van bảo vệ turbine
• Hệ thống cấp/xả áp lực cao

Ưu điểm

• Độ tin cậy cao trong môi trường công nghiệp nặng
• Hoạt động ổn định 24/7
• Dễ dàng tích hợp SCADA hiện hữu
• Cho phép chẩn đoán lỗi và bảo trì từ xa
• Tối ưu an toàn cho turbine và tuyến ống áp lực

Hệ thống được thiết kế và lắp ráp theo yêu cầu thực tế từng công trình, đáp ứng các tiêu chuẩn kỹ thuật cho ngành thủy điện và tự động hóa công nghiệp.
