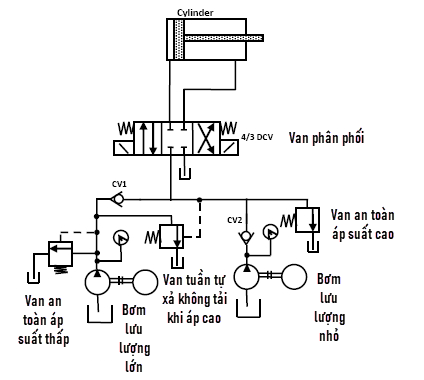

Hình dưới đây cho thấy một ứng dụng cho van không tải. Là mạch sử dụng bơm lưu lượng thấp áp suất cao kết hợp với bơm lưu lượng cao áp suất thấp. Một ứng dụng điển hình là máy dập lỗ kim loại tấm trong đó xi lanh thủy lực phải mở rộng nhanh chóng trên một khoảng cách lớn với các yêu cầu về áp suất thấp nhưng lưu lượng cao. Điều này xảy ra khi không tải. Tuy nhiên, trong quá trình đục lỗ đối với chuyển động ngắn, yêu cầu áp suất cao, nhưng hành trình xi lanh nhỏ và do đó yêu cầu lưu lượng thấp. Mạch trong hình giúp loại bỏ sự cần thiết phải có một máy bơm cao áp, lưu lượng cao rất đắt tiền.
Khi bắt đầu hoạt động đột dập, áp suất tăng lên sẽ mở van không tải để dỡ bơm áp suất thấp. Mục đích của van giảm áp là để bảo vệ máy bơm cao áp khỏi bị quá áp ở cuối hành trình xi lanh và khi DCV ở chế độ xoay tâm của nó. Van một chiều bảo vệ máy bơm áp suất thấp khỏi áp suất cao, xảy ra trong quá trình vận hành đột lỗ, ở cuối hành trình xi lanh và khi DCV ở chế độ tập trung vào lò xo.
Đây là mạch điển hình, có thể kết hợp 2 bơm lưu lượng cao áp thấp, lưu lượng thấp áp cao trong cùng 1 thân bơm và dùng duy nhất 1 động cơ để đẫn động bơm.

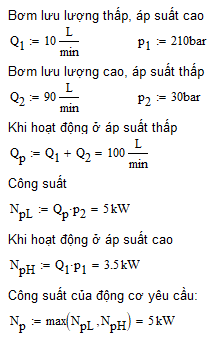

TÍNH CÔNG SUẤT ĐỘNG CƠ DẪN ĐỘNG NHƯ SAU:
Một số mạch biến thể:

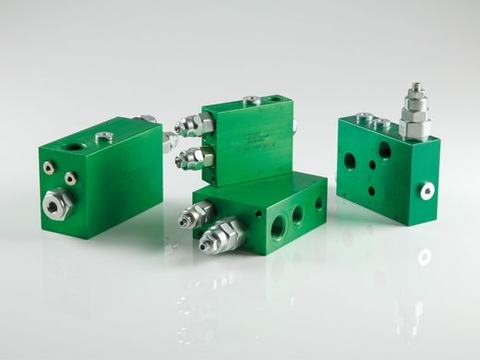

Sử dụng bơm kép (dual pump) và cụm van tích hợp sẵn chức năng.

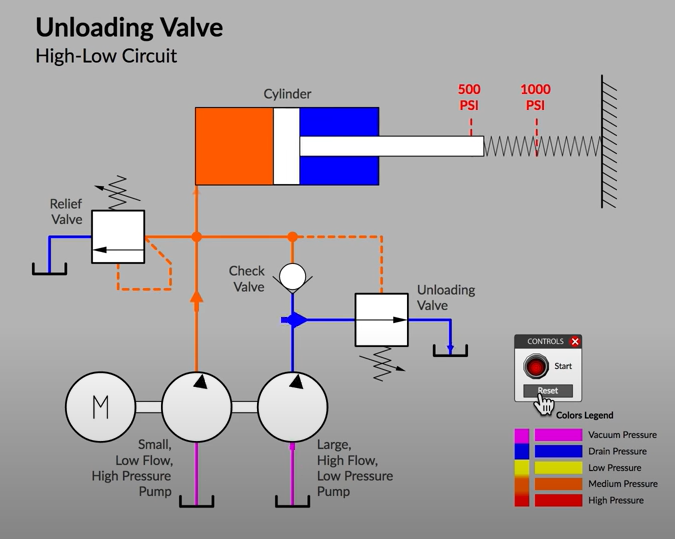

Dưới đây là video mô phỏng quá trình vận hành của bơm:
